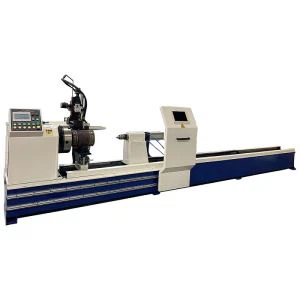

5 Оси Гидравлический цилиндр автоматический шва машины для автоматического шва

Машина функция

1. Аватоматически сварка шва плоского круга или сварного шва для филе между двумя трубными. Процесс ходатайства будет постоянным и устойчивым. Внешний вид сварочного шва является хорошим и гладким, глубина слияния и ширины слияния соответствуют требованиям сварки, скорость утечки меньше 1%

2. Когда размеры местоположения униформы заготовки, тогда могут автоматически позиционировать, удобное и надежное в использовании, качество сварки соответствует требованиям, быстро и удобно. Машин может работать непрерывно для 24- час.

3. Машина, оснащенная функцией высокого напряжения, медленного подачи проводов и зажигания дуги для обеспечения надежного зажигания дуги, а также функций низкого напряжения и закрытия дуги низкого тока и функций заполнения кратера дуги.

4. Система CNC Adopt с PLC, Control 5- Действие Размеров: вращение, сварка гору вверх, вперед и назад, влево и вправо и угол поворота. Выйдя из сварочной дорожки, чтобы достичь нормальной сварки шва, когда дуга непрерывно горит.

5. Тип сварки и спецификация сварки могут быть предварительно установлены, храниться и отозвать через ПЛК. Удобно изменить параметры и преобразование состояния через интерфейс экрана факела.

6. Конец заготовки зажимается и поворачивается патроном с тремя челюстью. Прежде чем сварка, отрегулируйте положение сварки головки и угол наклона сварки и хорошо фиксируйте сварку, сварка фиксируется, заготовка вращается, а положение сварки горизонтально.

7. Сварная машина имеет чистую систему заземления, которая не будет противостоять потоку электрического тока. Заземляющий электрод должен предотвратить соединение с резьбами, чтобы избежать сжигания дуги или других. Любой заземляющий электрод должен быть подключен к поверхности внешней трубы.

8. Ориентировочная картина сварочного шва

Рабочие процедуры

1. Загрузка заготовки в опорные кронштейны и зажимайте зажима

2 Сварка факела автоматически и отрегулируйте положение сварки факела

3. Переплакаемый экранирующий газ

4. Завершение сварочного шва в качестве программы автоматически

5. Перевещая факел, поднимающуюся и автоматически возвращается к исходной точке

6. Отпустите приспособление на Чаке и автоматически выгружайте трубу

7 Затем начните с шага № 1

Основное введение конфигурации

Специальная машина состоит из электрического численного управляющего запас управления, одного наборного патрона с зажимом и проводящего механизма, одного установленного хвостового запаса, одной установленной сварки с сварочной горелкой, электрической системой управления, источника сварки с подачей проволоки, пневматической системы.

Ссылка на рабочее видео из 5 оси гидравлическое цилиндр автоматическое сварка шва машины

Методика параметров

Список конфигурации

Корпус машины

Основание машины приварена тяжелой квадратной трубкой и стальной пластиной, головной запас установлен на правой стороне направляющей рельсы, а хвостовая банка установлена ​​в левой стороне основания машины. можно отрегулировать влево и вправо. Регулировка сварки факела и механизм пневматического подъема установки на, что можно отрегулировать вдоль направляющей рельсы, расстояние может быть изменено, и его можно затянуть после регулировки.

Система электрического управления

1 Система управления ЧПУ

Система CNC управляет сервоприводом AC, чтобы реализовать 5- сварной связи процесса сварки. Рельсы полностью закрыты. Он имеет пять измерений, соответственно, контролируют вращение вращающейся оси, сварки факела вверх и вниз, вперед и назад, влево и правое и угловое движение поворота. Он состоит из системы управления ЧПУ, мощного сервопривода переменного тока и двигателя.

2 Использование Omron PLC в качестве элемента управления для управления реализацией программы сварки. Система имеет хорошую стабильность и простую структуру, которую легко поддерживать.

3. Набор экрана: принимает экран Torch MCGS в качестве интерфейса ввода/вывода. Длина сварного шва и другие параметры могут быть введены через этот интерфейс. Это может тревожить, когда происходит сбой в процессе сварки и указывать.

4 Длина сварного шва обнаружена с помощью системы закрытого петли, обнаружения положения как: Положение сварки факела, положение запаса головки и положение хвостового бакла, обнаруженное с помощью импортного переключателя без контакта.

5 Начальная точка сварки обнаруживается автоматически, и факел автоматически возвращается обратно в конце сварки.

6 Интегрированная панель управления. Кнопки управления, сенсорный экран и параметры сварки интегрированы на одной панели, которая удобна для использования и эксплуатации.

7 Время сварки и длина сварки могут быть установлены через экран горелки. Изменение параметров может быть введено через сенсорную кнопку удобно и своевременно. Параметры могут храниться и вызвать. Затем машина запускает процесс сварки в качестве программы.

8. Пневматическая система

Пневматическая система состоит из электромагнитного клапана, воздушного цилиндра, пневматических триплетов и трубопроводов, которые используются для контроля вверх и вниз сварки. Все пневматические компоненты - это изготовленные на тайванях продукты Airtac.
