Линия автоматической сварки гидравлических цилиндров
Jinan Haoyu Automation Systems Co., Ltd. — торговая компания, специализирующаяся на оборудовании для автоматической сварки и имеющая большой опыт продаж и производства. Мы предлагаем широкий спектр оборудования, включая оборудование для автоматической сварки кольцевых сварных швов цилиндров, сопел цилиндров, штоков поршней/седел клапанов и цилиндров с узким-зазором. Кроме того, мы можем предоставить отдельные машины или комплексные производственные линии в соответствии с потребностями клиентов, а также поддержать настройку.
Функции
Комплексный охват высокоспециализированных сварочных процессов: производственная линия оснащена узкоспециализированными сварочными аппаратами, адаптированными к различным материалам и структурным характеристикам различных компонентов цилиндра (корпус цилиндра, шток поршня, сопло, седло клапана), обеспечивая качество и производительность каждого сварного шва.
Адаптируемость к сложным условиям работы, гибкость и гибкость: производственная линия способна обрабатывать сложные сварные швы, особенно автоматический-автомат для круговой сварки с переменным углом и роботизированный сварочный аппарат для цилиндров, которые могут легко выполнять программирование и сварку сварных швов неправильной формы в космосе.
Глубокая интеграция сборки и сварки, повышение эффективности: интеграция машины для сборки цилиндров с различными автоматическими сварочными аппаратами обеспечивает бесшовное соединение — от точного позиционирования и зажима компонентов до непрерывной сварки. Этот интегрированный процесс «сборочной-сварки» значительно сокращает время выполнения работ и ожидания между процессами, значительно повышая эффективность и производительность сварки.
Высокоавтоматизированный и интеллектуальный, обеспечивающий согласованность: робот-сварщик на всей линии объединяет несколько автоматизированных блоков, таких как сборка, позиционирование и сварка. Благодаря точному программному управлению достигаются стабильные параметры сварочного процесса и точные траектории.
Что такое автоматизированная линия по производству гидравлических цилиндров?
Автоматизированная линия по производству гидроцилиндров представляет собой комплексную высокоэффективную сварочно-сборочную систему. В основном он состоит из основного оборудования, такого как автоматизированный горизонтальный сварочный аппарат для гидроцилиндров, автоматизированный аппарат для кольцевой сварки с переменным-углом для гидроцилиндров, сварочный аппарат для гидравлических форсунок, аппарат для кольцевой сварки штока поршня и седла клапана, роботизированный сварочный аппарат для гидроцилиндров, машина для сборки гидроцилиндров и аппарат для сварки с узким-зазором для гидроцилиндров. Эта производственная линия обеспечивает полностью автоматизированную работу: от сварки по окружности корпуса гидроцилиндра (охватывающей как горизонтальные условия, так и условия с переменным-углом), точной сварки ключевых аксессуаров (таких как сопла, поршневые штоки и седла клапанов) до окончательной сборки компонентов. Роботизированный сварочный аппарат и аппарат для сварки с узким-зазором обеспечивают высокое качество и высокую эффективность наплавки сложных сварных швов. Вся система значительно улучшает стабильность производства, продолжительность производственного цикла и общий уровень процесса изготовления гидравлических цилиндров.
Применение автоматизированных линий по производству гидравлических цилиндров

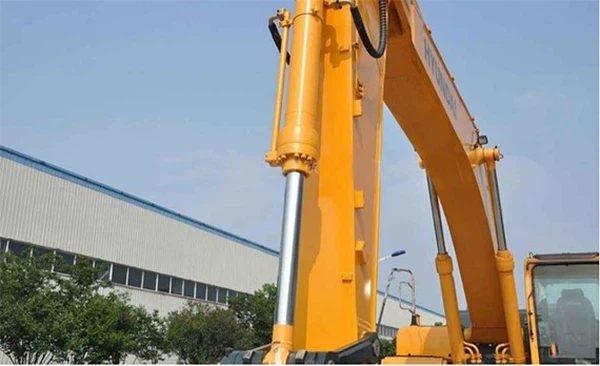

Производство строительной техники
Сценарии применения: Сварка и сборка гидроцилиндров экскаваторов, погрузчиков, кранов и другой техники.
Основное оборудование: аппараты для сварки по периметру горизонтальных/переменных-углов и роботизированные сварочные аппараты для высокопрочной-цилиндрической сварки; аппараты для сварки с узкими-зазорами для эффективной сварки толстостенных-цилиндров; сборочные машины для окончательной сборки.

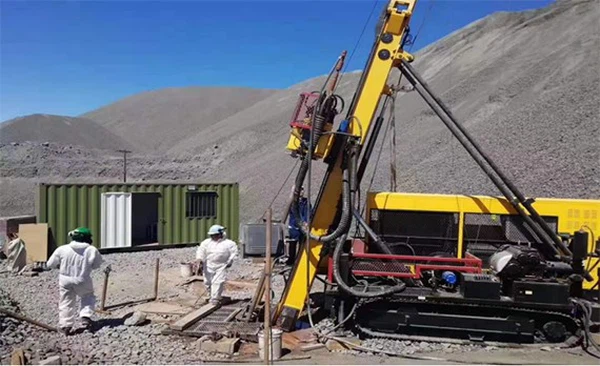

Горно-металлургическое оборудование
Сценарии применения: Производство гидравлических цилиндров высокого-давления и большого-диаметра, таких как гидравлические опоры и гидравлические цилиндры прокатных станов.
Основное оборудование: аппараты для сварки по окружности штока поршня/седла клапана для обеспечения герметизации критически важных компонентов; сварочные аппараты цилиндрических сопел для точной сварки стыков трубопроводов; сварочные аппараты-с переменным углом для адаптации к сложным конструкциям.

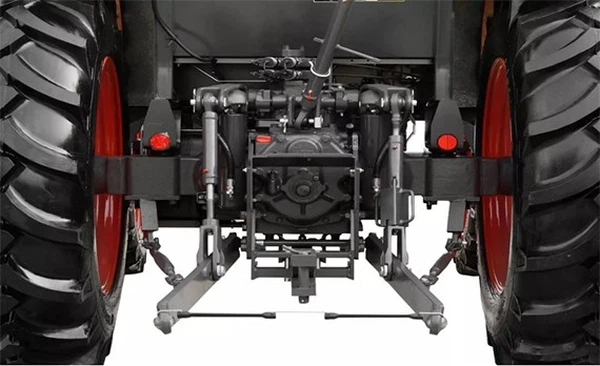

Сельскохозяйственная и строительная техника
Сценарии применения: Массовое производство подъемных цилиндров тракторов, гидроцилиндров автобетононасосов и т. д.
Основное оборудование: сварочные роботы для улучшения стабильности серийных сварных швов; сборочные машины для быстрой работы сборочных линий; сварочные аппараты с узким-зазором для уменьшения деформации при сварке-толстостенных стенок.

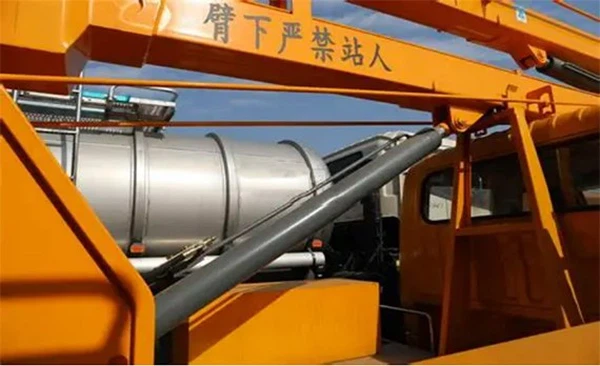

Специальные транспортные средства
Сценарии применения: Применение, требующее высокой точности в цилиндрах подвески специальных транспортных средств.
Ключевое оборудование: Полностью автоматизированные аппараты кольцевой сварки обеспечивают качество кольцевых сварных швов; роботы-сварщики выполняют сложные пространственные сварные швы; Сварщики с узким-зазором удовлетворяют потребности в сварке высокоэффективных-материалов.

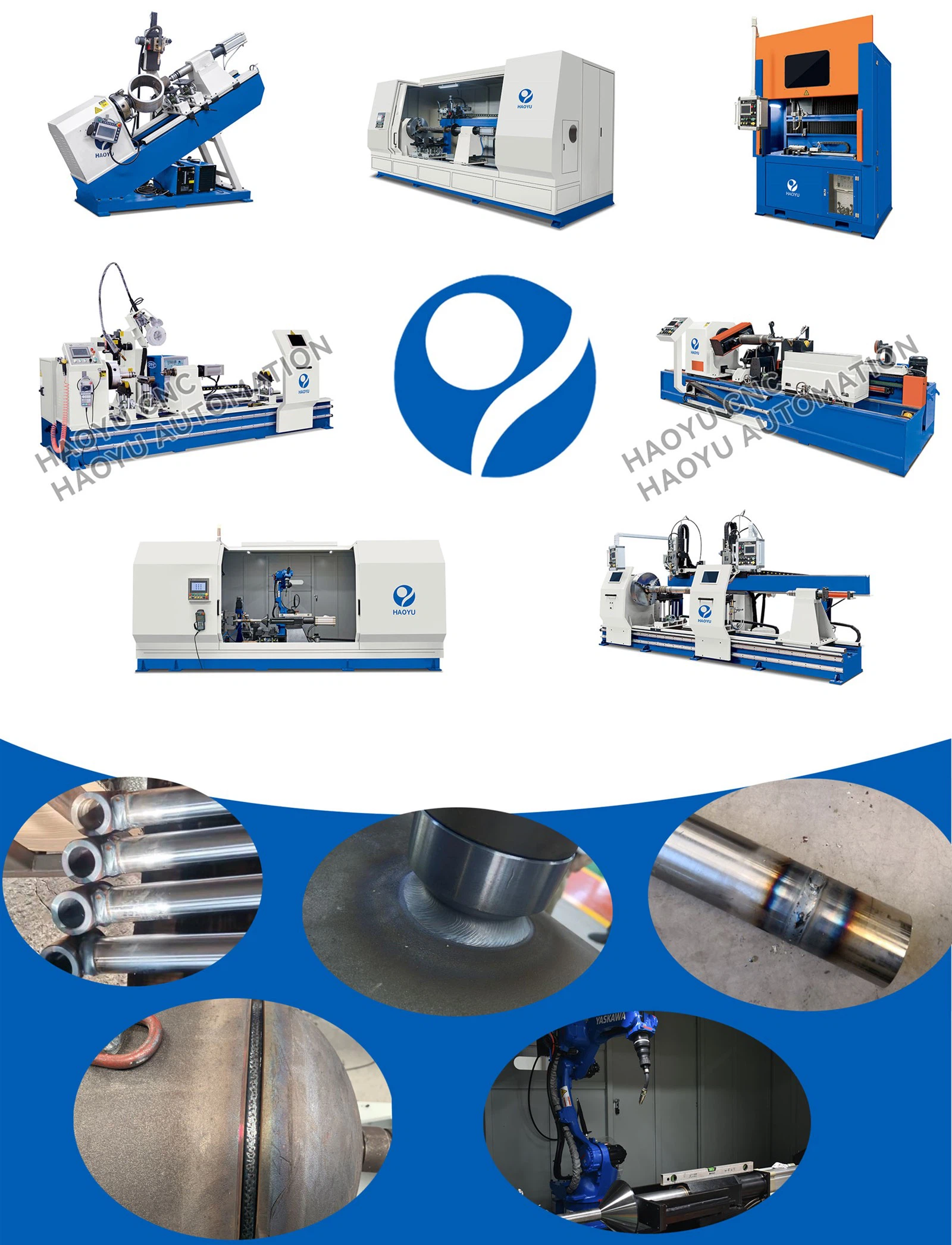

Компоненты автоматизированной линии по производству гидроцилиндров

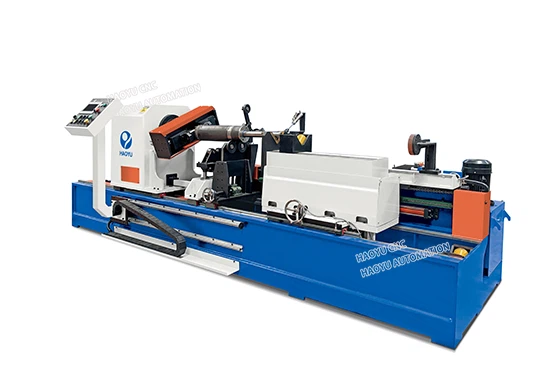

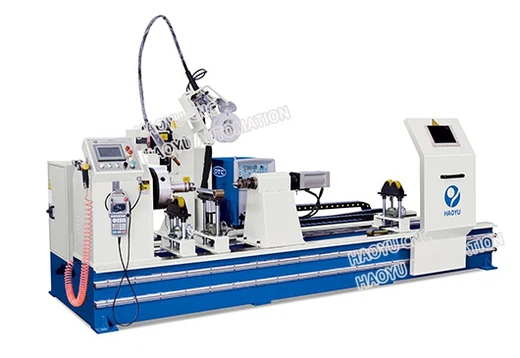

Автоматический сварочный аппарат для гидравлических цилиндров
Автоматическая сварочная машина для гидравлических цилиндров представляет собой автоматизированное сварочное устройство, специально разработанное для сварки кольцевых сварных швов между корпусом цилиндра и такими компонентами, как днище и головка цилиндра. В зависимости от характеристик заготовки можно выбрать либо горизонтальный, либо сварочный аппарат для круговой сварки с переменным-углом. Обычно он использует вращение заготовки и фиксированную сварочную горелку, автоматически завершающую траекторию сварки с помощью точной системы управления (например, системы ПЛК или ЧПУ), что значительно улучшает качество кольцевых сварных швов.

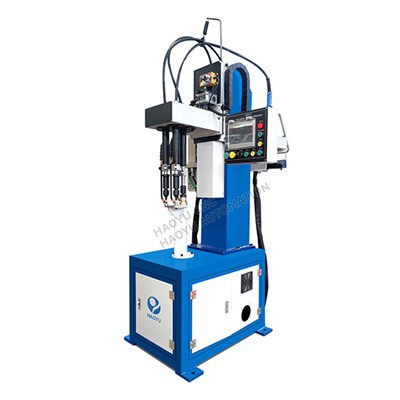

Сварочный аппарат для сопла гидравлического цилиндра
Машины для сварки сопел гидроцилиндров — это автоматизированное оборудование, специально предназначенное для точной приварки сопел гидроцилиндров к корпусу цилиндра. Обычно они используют сварку в среде защитного газа (например, MIG/MAG), а их основные функции включают в себя автоматический зажим и позиционирование, а также программируемые сварочные схемы для адаптации к сварке сопел из различных материалов и спецификаций.

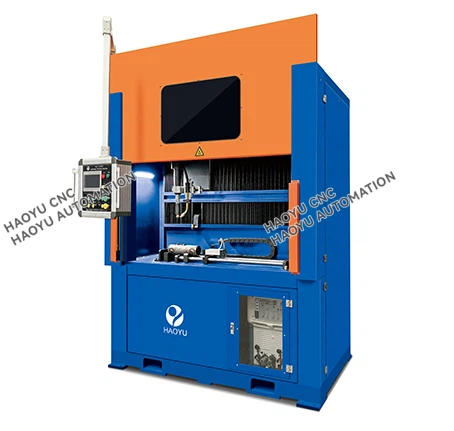

Шток поршня/седло клапана (пяти-осевой сварочный аппарат) Автоматический сварочный аппарат
Этот автоматический аппарат для сварки штока поршня и седла клапана объединяет пять осей движения, что обеспечивает гибкое и точное управление пространственным положением и траекторией сварочной горелки. Он обеспечивает полностью автоматическую сварку заготовок изогнутой или неправильной формы, таких как поршневые штоки и седла клапанов. Это оборудование обычно оснащено высокопроизводительным-источником сварочного тока, интеллектуальной системой управления и функциями отслеживания сварного шва, обеспечивающими стабильный сварочный процесс и равномерное, эстетичное формирование сварного шва.

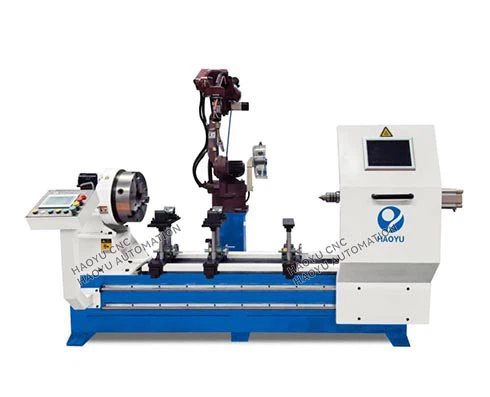

Роботизированный сварочный аппарат с гидравлическим цилиндром
Эта система обычно состоит из промышленного робота, специального источника сварочного тока, высокоточного-позиционера и приспособлений для инструментов. Робот может точно контролировать положение и траекторию сварочной горелки, обеспечивая непрерывную и стабильную сварку сложных кольцевых сварных швов, обеспечивая равномерное проплавление и эстетичное формирование сварного шва. В сочетании с скоординированным вращением позиционера это значительно повышает эффективность и стабильность сварки.
Машина для сборки гидравлических цилиндров
Машина для сборки гидравлических цилиндров — это специализированное автоматизированное устройство, используемое в основном для эффективной и точной сборки гидравлических или пневматических цилиндров. Обычно оно объединяет несколько станций, таких как запрессовка-фитинг, затяжка и тестирование, а также может автоматически собирать и тестировать основные компоненты, такие как гильзы цилиндров, поршневые штоки, уплотнения и торцевые крышки.
Машина для сварки узкого зазора для гидравлических цилиндров
Сварочная машина для узкозазорной сварки гидроцилиндров — это высокоэффективное автоматизированное оборудование, специально разработанное для сварки по окружности толстостенных-цилиндрических компонентов, таких как корпуса гидроцилиндров. В нем используется процесс сварки с узким зазором, при котором при стыковом-стыковке толстых листов создаются только узкие и глубокие фаски. Благодаря специально разработанной сварочной горелке или колебательному механизму достигается многослойное-однопроходное-заполнение сварного шва или небольшое-объемное заполнение сварного шва, что снижает подвод тепла и деформацию.
Автоматизированная линия производства гидравлических цилиндров
Этап 1: Сварка корпуса цилиндра

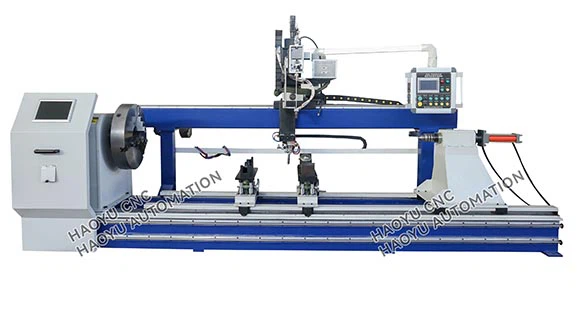

1. Автоматический сварочный аппарат для гидравлических цилиндров.
Процесс: Цилиндр подается в патрон сварочного аппарата, автоматически центрируется и зажимается. Сварочная горелка остается неподвижной в горизонтальном положении, в то время как цилиндр цилиндра вращается с постоянной скоростью, обеспечивая высококачественную-сварку окружного шва. К этому сварному шву обычно предъявляются высокие требования, и он является основным сварным швом,-выдерживающим давление.

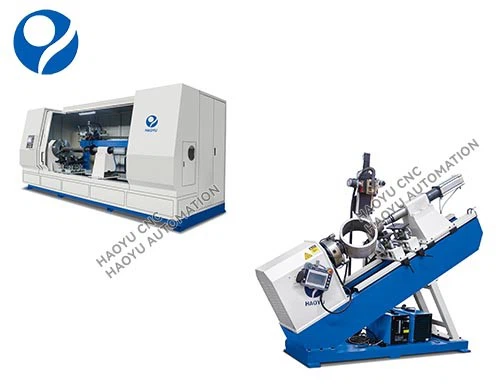

2.Угловой-сварочный аппарат для замены цилиндров
Процесс: Заготовка закрепляется на наклоняемом позиционере. Система автоматически регулирует положение заготовки в соответствии с заданным углом, гарантируя, что свариваемый окружной шов всегда находится в оптимальном положении «плоская сварка» или «сварка в форме лодочки», а затем сварочный аппарат завершает сварку. Это обеспечивает качество сварки сложных угловых соединений.
3. Сварочный аппарат для сопла гидравлического цилиндра
Процесс: после позиционирования корпуса цилиндра сварочный аппарат по заданной программе точно перемещается к каждому положению сопла для выполнения угловых или периметральных сварных швов с коротким-циклом, эффективность которых намного превышает эффективность ручной сварки.
Этап 2: Сварка таких компонентов, как поршневые штоки/седла клапанов.
Пяти-осевой сварочный аппарат
Процесс: заготовка штока поршня или седло клапана зажимается в специальном патроне и вращается, в то время как сварочная горелка автоматически завершает сварку по окружности. Этот процесс производится параллельно с основной линией производства цилиндров, подготавливая компоненты для последующей окончательной сборки.
Этап 3: Сборочная сварка и сварка с глубоким фасок.
1. Роботизированный сварочный аппарат с гидравлическим цилиндром
Заготовка зажимается в патроне и фиксируется задней бабкой с помощью пневматического или гидравлического цилиндра. Затем робот следует по заранее-запрограммированному пути, выполняя пакетную сварку заготовок, используя высокоэффективный,-точный и повторяемый метод позиционирования. Оборудование оснащено станцией очистки; после сварки робот автоматически перемещается на станцию очистки для очистки сопла и контактного наконечника, завершая автоматизированный процесс сварки.
2.Машина для сварки-узких зазоров гидравлических цилиндров.
Заготовка зажимается в патроне и фиксируется задней бабкой с помощью пневматического или гидравлического цилиндра. Затем робот следует по заранее-запрограммированному пути, выполняя пакетную сварку заготовок, используя высокоэффективный,-точный и повторяемый метод позиционирования. Оборудование оснащено станцией очистки; после сварки робот автоматически перемещается на станцию очистки для очистки сопла и контактного наконечника, завершая автоматизированный процесс сварки.
Этап 4: Автоматизированная сборка
Машина для сборки гидравлических цилиндров
Процесс: На сборочной линии выполните следующие действия: Установите гидравлический цилиндр на сварочную станцию. Нажмите кнопку «Нажать», чтобы зажать цилиндр. Поместите шток поршня в гидроцилиндр. Затяните верхнюю гайку гаечным ключом. Нажмите кнопку «Пуск» и переместите ключ вниз в положение затяжки. Достигнув назначенного положения, нажмите кнопку «Старт», чтобы начать работу. После завершения сборки нажмите кнопку «Разблокировать», чтобы снять заготовку.
Часто задаваемые вопросы
Часто задаваемые вопросы
Вопрос 1. Каковы основные преимущества вашей компании?
02.Как я могу убедиться, что предложенное вами решение мне подходит?
03.Как проводится обучение установке и эксплуатации после покупки оборудования?
Ввод в эксплуатацию и монтаж оборудования:Обеспечение правильного и безопасного использования оборудования в вашей производственной среде.
Обучение эксплуатации и техническому обслуживанию:Обеспечение систематического обучения ваших операторов и обслуживающего персонала, охватывающее базовую эксплуатацию оборудования, расширенные функции, ежедневное обслуживание и устранение неисправностей.
Руководство по процессу:Предоставление оптимальных настроек параметров процесса и руководство по оперативным навыкам с учетом ваших конкретных сварочных задач.
04.Как долго длится гарантийное обслуживание? На что распространяется гарантия?
Мы предоставляем стандартную-годичную стандартную гарантию на продаваемое нами оборудование.
Гарантийное покрытие: в первую очередь распространяется на сбои в работе и повреждения компонентов, вызванные не-человеческими-факторами или факторами непреодолимой силы при нормальном использовании основного устройства.
Содержание услуги: В течение гарантийного срока мы предоставим бесплатные услуги по ремонту, замене деталей (за исключением расходных деталей) и техническую поддержку.
05.Что произойдет, если оборудование выйдет из строя по истечении гарантийного срока?
Даже после окончания гарантийного срока мы по-прежнему предоставляем комплексное послепродажное-обслуживание:
Пожизненная техническая поддержка: вы можете в любое время связаться с нашей технической командой для консультации и рекомендаций.
Платные услуги по ремонту: мы обеспечим быструю диагностику неисправностей и разумные цены на ремонт. Все замененные детали гарантированно соответствуют оригинальному заводскому качеству или эквивалентным стандартам.
Мы являемся одним из ведущих производителей и поставщиков автоматических сварочных аппаратов с гидравлическими цилиндрами в Китае. Добро пожаловать на покупку высококачественного автоматического сварочного аппарата с гидравлическими цилиндрами, выставленного на продажу здесь, и проверьте цену на нашем заводе.
