Автоматический сварочный аппарат MIG для алюминиевых топливных баков





Сварочный аппарат для алюминиевых резервуаров

Это оборудование используется для сварки корпуса ствола и торцевой крышки заготовок цилиндрических корпусов из углеродистой стали, нержавеющей стали, алюминия и других металлов (квадратных, D-овальных, овальных и т. д.). Сварка контролируется трех-системой числового управления. Пресс-форма обрабатывается на обрабатывающем центре, чтобы избежать появления царапин на внешней поверхности при зажиме заготовки. В регулировочной части сварочной горелки используется шаговый двигатель и шариковый винт, которые можно точно-настраивать вручную во время сварки. Уменьшите интенсивность работы оператора и обеспечьте качество сварки. В основном он состоит из станины, шасси шпинделя, подъемного шасси, пневматического кронштейна, механизма регулировки сварочной горелки, приспособления для позиционирования, пневматической системы, источника сварочного тока и электрической системы управления. Для различных заготовок можно напрямую устанавливать параметры в рабочем интерфейсе, и во время производства необходимо только напрямую вызывать программу. Качество всей машины надежное, внешний вид красивый, степень автоматизации высокая. Возможна автоматическая сварка сварочных форм TIG и MIG. (Для сварки TIG требуется дополнительный механизм подачи проволоки).





Резервуарное сварочное оборудование

Сварочный материал	алюминиево-магниевый сплав
Диапазон длин двустороннего кольцевого шва	300-2200 мм или по требованию
Диапазон толщины	2-4 мм или по мере необходимости
Скорость сварки	6-8 минут/шт.
Суммарная мощность оборудования	25КВт
Напряжение питания	380 В ± 10% 50 Гц
Давление сжатого воздуха	(0,4-0,6) МПа





Сварочная машина для алюминиевых топливных баков по индивидуальному заказу



1. Система позиционера (ядро)

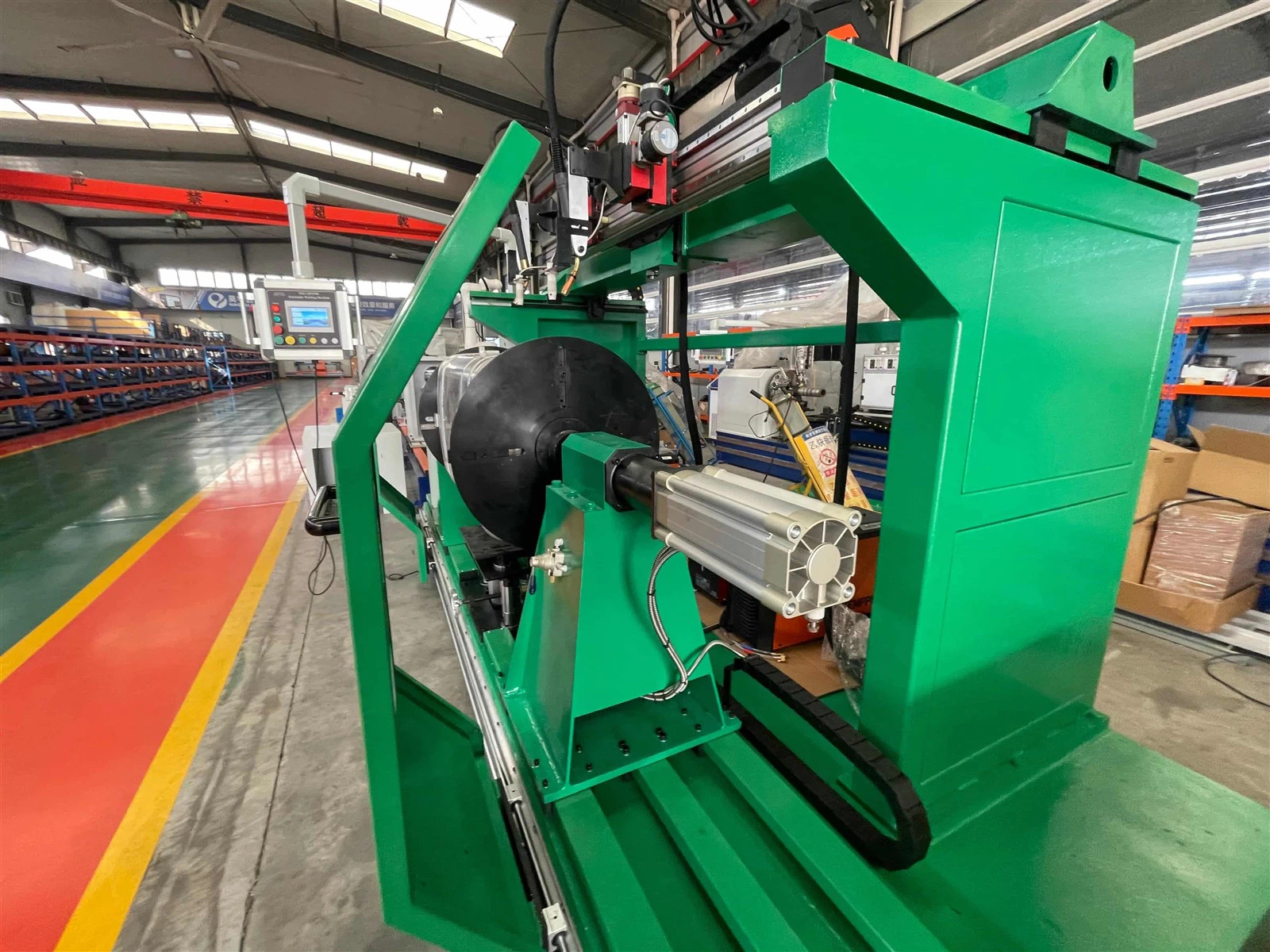

• Передняя и задняя бабка. Передняя бабка обычно представляет собой активный привод со встроенным-серводвигателем и прецизионным редуктором для бесступенчатого регулирования скорости. Задняя бабка представляет собой приводной зажимной механизм с пневматическим приводом и может скользить по направляющим для размещения масляных баков различной длины.
• Патрон/специальное приспособление: установлен на передней и задней бабках и используется для точного зажима и вращения заготовки. Для алюминиевых масляных баков (цилиндрической, эллиптической, квадратной с закругленными углами) обычно используется наполненный воздухом оправка или специальный контурный патрон, обеспечивающий внутренний зажим, обеспечивающий надежный зажим без повреждения внутренней стенки резервуара и эффективный контроль сварочной деформации.



2. Сварочная система

• Механизм подачи проволоки: оснащен механизмом подачи проволоки с двойным-приводом, который обеспечивает плавную и равномерную подачу алюминиевой сварочной проволоки, предотвращая изгиб или засорение гибкой алюминиевой проволоки.

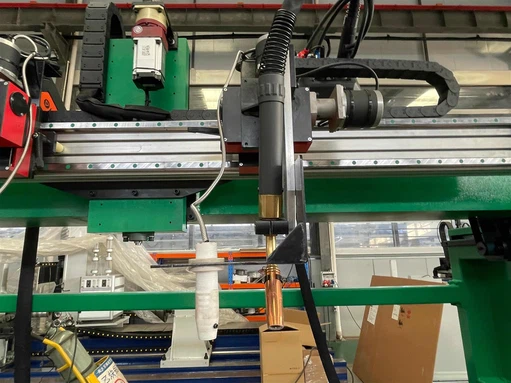

• Сварочная горелка: используется сварочная горелка MIG с водяным-охлаждением и высоким-током, позволяющая выдерживать постоянный высокий ток, необходимый для сварки алюминия.
• Датчик слежения. Его основная функция — отслеживать точное положение и направление сварного шва в режиме реального времени с помощью метода контактного обнаружения-зонда. Во время сварки он автоматически определяет отклонения, вызванные сборкой заготовки или термической деформацией, и немедленно передает данные о положении обратно в систему управления. Затем система соответствующим образом динамически регулирует высоту сварочной горелки, гарантируя, что сварочная проволока всегда точно отслеживает высоту сварки.

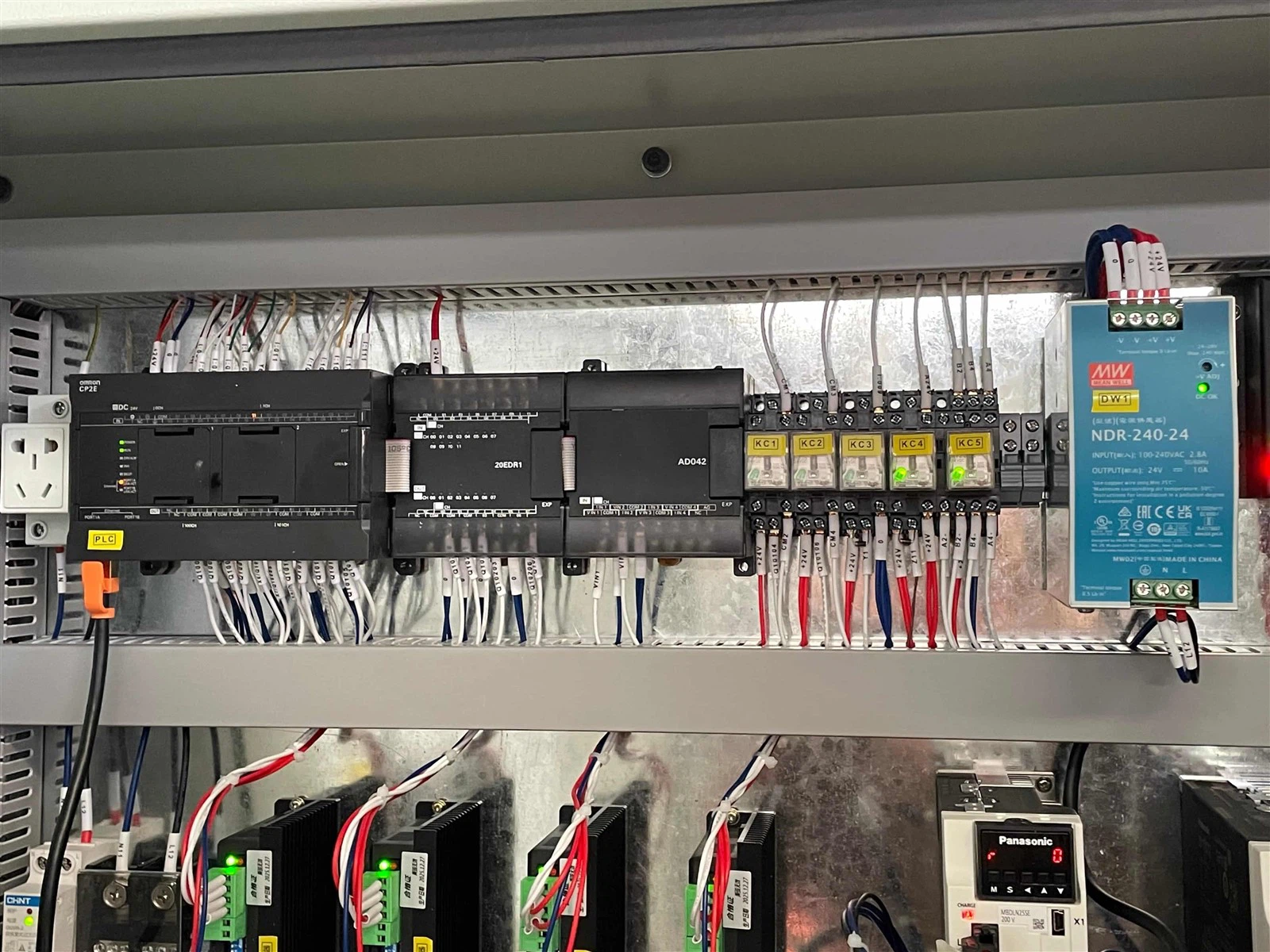

3.Электрическая система управления

• Ядро: в качестве центра управления используется ПЛК (программируемый логический контроллер).
• Человеко-машинный интерфейс (ЧМИ): оснащен сенсорным экраном для настройки, сохранения и вызова параметров сварки (таких как сварочный ток, напряжение, скорость сварки, скорость вращения, параметры начала-и окончания--дуги и т. д.
• Функции: координирует и контролирует вращение позиционера, движение сварочной горелки, а также запуск-и выключение сварочного источника питания для обеспечения (связанной) работы. Имеет функции диагностики неисправностей и отображения сигналов тревоги.





4. Механизм перемещения (портальный или поперечный стол)

Сварочная горелка должна двигаться вдоль Портальный или поперечный стол. Эта система обычно приводится в действие серводвигателем, который посредством взаимодействия шестерен и синхронных шкивов приводит сварочную горелку в равномерное линейное движение со скоростью, синхронизированной с вращением позиционера.

5.Визуализации

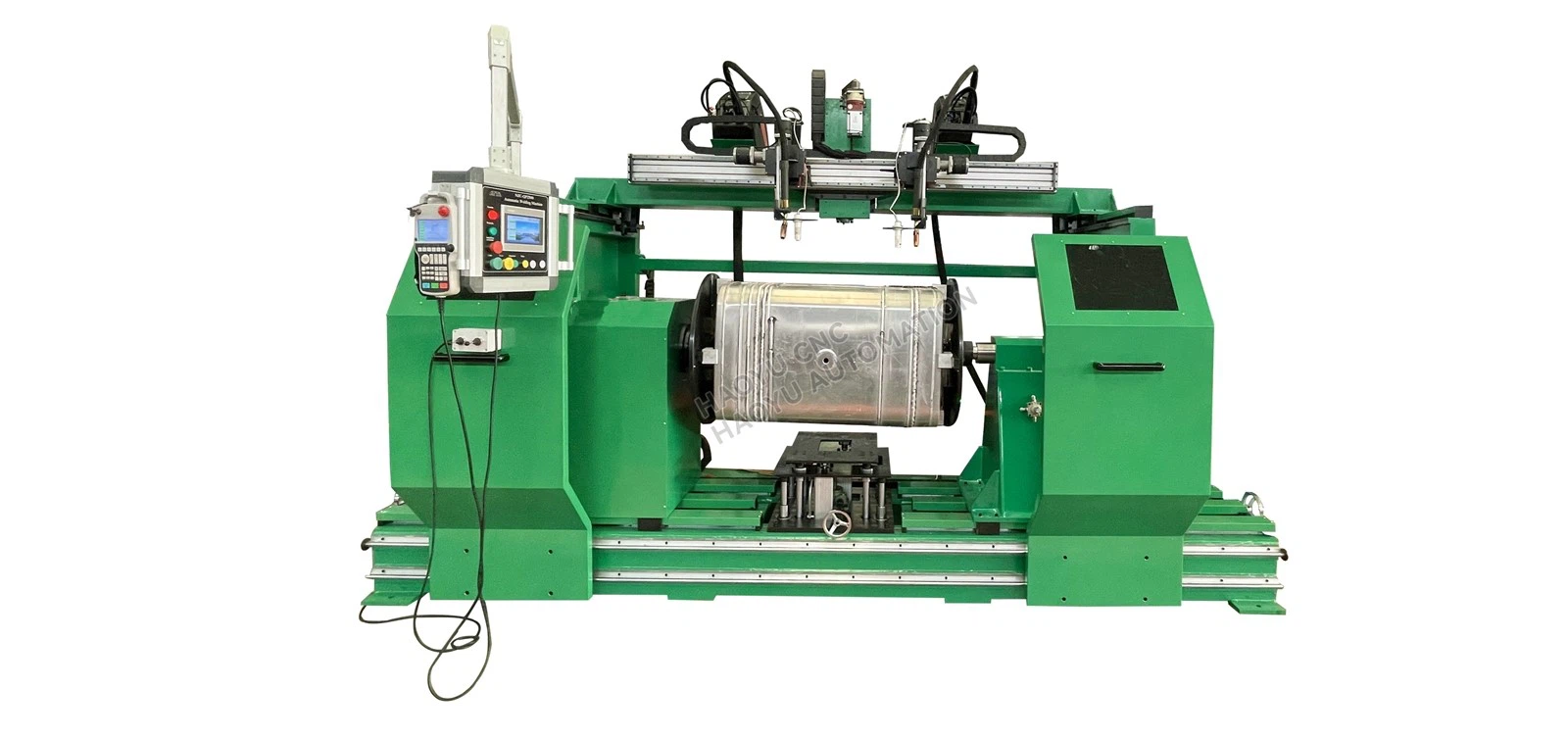

Автоматическая машина для сварки алюминиевых резервуаров

1.Основные отрасли: строительная техника, сельскохозяйственная техника, автомобили, судостроение, энергетическое оборудование, воздушные компрессоры и т. д.

2. Типичные детали:

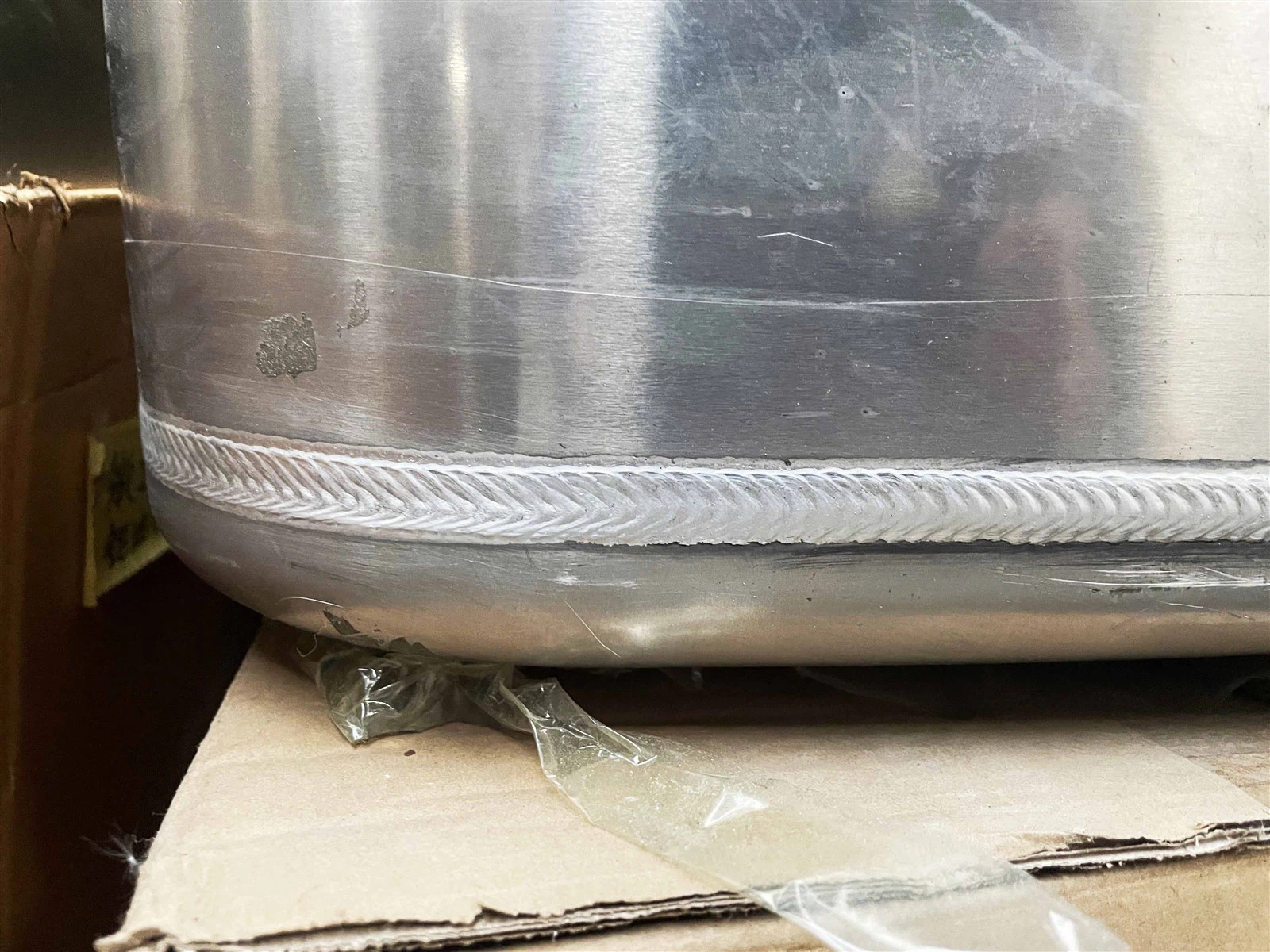

Топливные баки из алюминиевого сплава для дизельных двигателей, экскаваторов, погрузчиков и тракторов.

Баки гидравлического масла из алюминиевого сплава для гидравлических систем.

Баки радиатора двигателя из алюминиевого сплава.

Другие аналогичные сосуды или корпуса из алюминиевого сплава под давлением с кольцевой или прямой сваркой шва.





Автоматический сварочный аппарат MIG для алюминиевых топливных баков
