Автоматическая сборочная машина для гидравлических цилиндров
Основная функция: собрать узел штока поршня и блок цилиндров.
Описание
Автоматическая сборочная машина для гидравлических цилиндров
I.Проектирование задач
Автоматическая сборочная машина для гидравлических цилиндров
1. Характеристики заготовки:
- Наружный диаметр цилиндра: Φ50-200 мм.
- Ход: самый короткий размер цилиндра в закрытом состоянии составляет 550 мм.
- Самая длинная длина цилиндра в закрытом состоянии составляет 2500 мм.
- Размер самого длинного цилиндра в выдвинутом состоянии составляет 4500 мм.
2. Требования к крутящему моменту в сборе цилиндров
- Требования к моменту затяжки болтов для цилиндров болтового-типа: 1500 Нм, который можно установить.
3. Условия использования оборудования
- Мощность: AC380V±10%, 50 Гц
- Давление воздуха: 0,5~0,7 МПа;
II.Состав основного оборудования
Станок оснащен шпиндельной коробкой и гидравлическим зажимным механизмом, механизмом поддержки цилиндра, механизмом подъема кронштейна V-образной формы поршневого штока, механизмом затяжки крышки фланца цилиндра, механизмом толкания поршневого штока назад, электрической системой и гидравлической системой.

1.Mбольное тело
Основание сварено из квадратной трубы и пластины, а плоскость основания обрабатывается в качестве опорной поверхности для установки линейной направляющей. После сварки станины проводится термообработка и своевременная обработка, чтобы устранить напряжение станины и сохранить высокую точность после длительного-временного использования. Нагрузка на кровать может выдерживать более 500 кг.

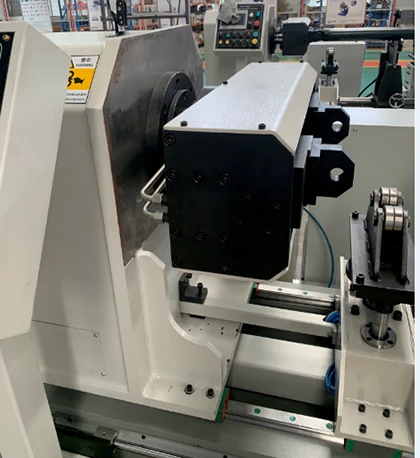

2.Sшпиндельная коробка и гидравлический зажимной механизм
Он состоит из вращающегося главного вала с сервоприводом, синхронного зажимного механизма с гидравлическим цилиндром и механизма перемещения и отвода головки станины.


- Вращающийся главный вал приводится в движение вращающимся серводвигателем, а зубчатая передача приводится во вращение главного вала. Редуктор собран с противо-люфтовыми шестернями без отклонения вращения. Главный вал оснащен поворотным шарнирным механизмом для подачи гидравлического масла в передний зажимной цилиндр.
- Механизм продвижения и отвода главного вала приводится в движение двигателем переменного тока, а головная часть перемещается вперед и назад в соответствующее положение с помощью ходового винта и может быть заблокирована для достижения цели регулировки.

3. Механизм поддержки цилиндра
Оснащен двумя кронштейнами для стволов цилиндров. Кронштейны поддерживаются резиновыми роликами и направляются направляющими стойками, а высоту можно регулировать вверх и вниз с помощью маховика. Пневматический подъемный механизм, удерживающий и принимающий материал при загрузке и опускающийся перед работой после позиционирования, обеспечивающий стабильное и надежное вращение заготовки.

4. Поршневой шток V-образного механизма подъема кронштейна.
Механизм установлен на направляющей кровати. Шток поршня поддерживается двумя резиновыми колесами V-образной формы. Шток поршня может катиться вперед и назад. Два кронштейна установлены на раме, перемещающейся вверх и вниз, а расстояние регулируется в соответствии с длиной заготовки. Подвижный кронштейн направляется передними и задними проволочными калибрами и приводится в движение масляным цилиндром, обеспечивая изменение высоты V-поддона.

5.Механизм затяжки крышки фланца цилиндра
Крутящий момент динамометрической машины составляет 1500кгс-м, а на выходном конце установлен динамометрический ключ для зажима цилиндра при работе. Динамометрический ключ имеет два режима: паз и отверстие.
Торсионный механизм установлен на выдвижной раме и соответственно направляется направляющими для быстрого приближения к заготовке и вставки ее в слот для карт для работы. Под контролем программы торцевая крышка автоматически затягивается.

6. Механизм толкания поршневого штока.
Механизм, приводимый в действие гидромотором и цепью сбоку, проталкивает шток поршня обратно в цилиндр по направляющей, завершая окончательный процесс установки цилиндра.

7. Станция гидравлического давления

III.Система управления
В качестве ядра управления используется ПЛК OMRON, импортированный из Японии, а система выполнения процедур управления сваркой отличается хорошей стабильностью, простой структурой и легкостью обслуживания.

1. Панель управления может перемещаться по направляющей, чтобы адаптироваться к разной продолжительности работы.

2. Момент затяжки динамометрической машины можно индивидуально контролировать на панели управления.

IV.Порядок работы
Кронштейн цилиндра поднимается, установите цилиндр → гидравлический патрон автоматически зажимает головку цилиндра → поднимите шток поршня, установите шток поршня в правильное положение, нажмите кнопку запуска → установите шток поршня и головку цилиндра на место → установите зажим торцевой крышки → шпиндель вращается и затягивается → после завершения работы моментный механизм сбрасывается, и механизм бокового толкателя вталкивает шток поршня в цилиндр → шток втягивается → обнаружение цилиндра → толкатель толкателя отводится назад → гидравлический патрон ослабляется и сбрасывается → передний кронштейн цилиндра водопад →Разгрузка
В.Ведио для справки
Автоматическая сборочная машина для гидравлических цилиндров
