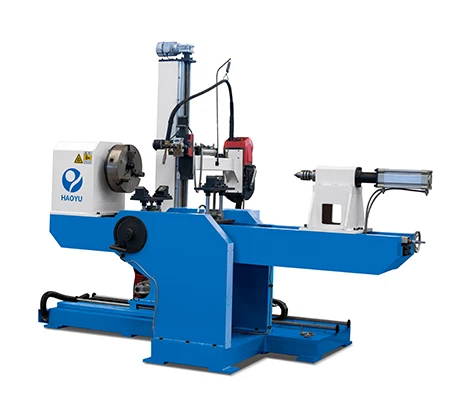

Угол наклона гидравлического цилиндра-Замена сварочного аппарата с ЧПУ
Применяется для сварки горизонтальных или угловых-переменных круговых швов гидроцилиндров. Много-сварку круговых швов можно выполнить за один прием, что обеспечивает высокую эффективность и автоматизацию.
Описание
Основные характеристики
- Сварочная горелка зафиксирована при вращении заготовки, положение сварки горизонтальное и наклонное.
- Примите сварной корпус машины, сварочную горелку и пневматическую хвостовую часть.-приклад можно регулировать в продольном направлении, после регулировки его можно заблокировать.
- Заготовка позиционируется патроном и прижимается пневматическим барабаном. Вращение синхронное. Под заготовкой монтируется загрузочно-разгрузочный кронштейн.
- Режим сварки и характеристики сварки можно задавать, сохранять и вызывать из памяти. Изменять параметры и переключать статус удобно через сенсорный экран человеко-машинного интерфейса. Длина сварки, время зажигания и окончания дуги, сварочный ток, сварочное напряжение, скорость сварки, частота колебаний, диапазон колебаний, время колебаний, время автоматического подъема горелки, расстояние подъема, число подъемов — все это можно вводить через интерфейс.
- Сварочный ток и сварочное напряжение контролируются цифро-аналоговым преобразователем. Их можно предварительно задать и вызвать в слое. Для реализации многослойной непрерывной сварки, когда дуга не останавливается.
- Колебательный механизм сварочной горелки и подъемный механизм используются для сварки широких и многослойных сварных швов гидроцилиндра.
- Загружайте и выгружайте заготовку горизонтально, заготовка переворачивается в исходное положение и затем сваривается.
Технические параметры
|
Система |
Япония OMRON ПЛК и сенсорный экран |
|
Диаметр патрона |
320 мм |
|
Скорость вращения поворотной оси: регулировка |
0,2-2 об/мин, бесступенчатая |
|
Сварочный ток |
30-500A |
|
Регулировка сварочной горелки |
Расстояние подъема: 90 мм |
|
расстояние слева-справа: 90 мм |
|
|
Угол наклона корпуса машины |
0 градусов-60 градусов |
|
воздушный компрессор |
0,4-0,6 МПа |
|
Регулировка колебательного диапазона сварочной горелки |
0-40 мм |
|
Диапазон частот колебаний сварочной горелки |
0-30 раз/мин |
|
Время выдержки сварочной горелки с обеих сторон |
0-10 секунд |
|
Время стояния сварочной горелки посередине |
0-10 секунд |
|
Величина пневматической подачи сварочной горелки |
200 мм |
|
Объем пневматической подачи сварочной горелки задней бабки |
50-150 мм |
|
Общая мощность аппарата (без источника сварочного тока) |
7кВт |
|
Рабочее напряжение |
380 В, 3 фазы, 50 Гц |
Рабочий процесс
Загрузка заготовки вручную → зажим заготовки → пневматический прижим заготовки → пневматическая подача сварочной горелки в положение сварки → подача газа CO2 → зажигание дуги → начало сварки → достижение заданной длины сварки, сварочная горелка колеблется и сваривает много-слойную сварку до завершения сварки → прекращение дуги → прекращение подачи газа CO2 → сварочная горелка возвращается в исходное положение → отпускание заготовки → выгрузка заготовки вручную
КонфигурацияПохото
|
Источник сварочного тока |
Панель управления |
ОМРОН ПЛК |
|
|
|
|
|
Механизм подачи проволоки |
Сенсорный экран |
Роторный патрон |
|
|
|
|
|
Электрический шкаф |
Сварочная горелка-с воздушным охлаждением |
Осциллятор |
|
|
|
|
|
Поддерживать |
Хвостовой-шток |
Блок питания |
|
|
|
|
