Оборудование для сварки швов сопла CNC MAG для резервуара водонагревателя

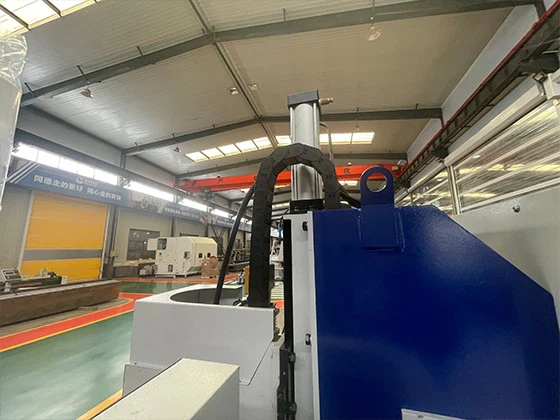

Положение сварочного оборудования показано на рисунке ниже (отмечено красным):

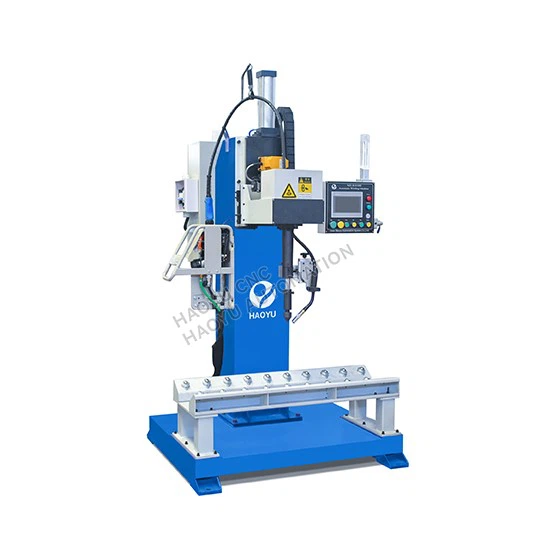

Автоматическая машина для сварки вертикальных ниппелей



1. Портальная/вертикальная рама с одной-колонной

Основной материал: усиленное сварное основание из квадратной стали или прецизионного чугуна, закаленное для снятия напряжений и предотвращения деформации во время длительной-эксплуатации.

Преимущество ландшафтного дизайна: вертикальное расположение значительно снижает требования к пространству производственной линии.



2. Прецизионная вращающаяся силовая головка и обнаружение предела вращения.

Система привода: оснащена импортным серводвигателем и высокоточным-планетарным редуктором.

Проводящий механизм: встроенное-самосмазывающее-медное токопроводящее контактное кольцо эффективно предотвращает колебания тока и обеспечивает стабильность дуги.

Обнаружение ограничения вращения: это ключевая функция безопасности сварочных аппаратов с вертикальным соплом. В первую очередь он ограничивает диапазон углов поворота сварочной горелки, предотвращая столкновения с заготовками, приспособлениями или самим оборудованием из-за чрезмерного вращения во время работы. Датчики контролируют положение вращения сварочной горелки в режиме реального времени. Как только система обнаруживает, что ее движение приближается к установленной границе безопасного угла или превышает ее, она немедленно подает управляющий сигнал для принудительной остановки или регулировки привода вращения, эффективно защищая конструкцию сварочной горелки и внутреннюю проводку от механических повреждений.



3. Трехмерный-держатель пневматической сварочной горелки.

Быстрое позиционирование: регулируемый ход пневматического ползуна позволяет автоматически перемещать и отводить сварочную горелку, обеспечивая постоянное расстояние от сопла-до-масляного сопла.



4. Пневматическое зажимное/центрирующее приспособление

Система центрирования: центрирующая зажимная форма, специально разработанная для масляных форсунок; прессование цилиндра моментально выравнивает ось заготовки.

Быстрая замена пресс-формы: модульная конструкция приспособления позволяет быстро и эффективно заменять масляные форсунки различных характеристик.



• 5. Циркуляционная система охлаждения и пылеудаления.

Охлаждение сварочной горелки: встроенная-циркуляционная система водяного охлаждения с высоким расходом, поддерживающая 24-непрерывную работу при сильном токе.

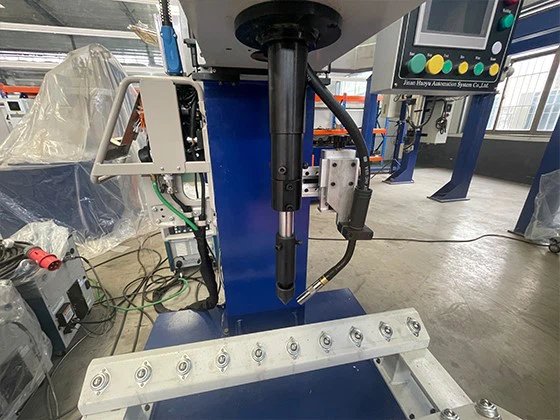

• 6. Подробные изображения







Сварочный аппарат с ЧПУ MAG:



• Высокоэффективная сварка MAG-: используется газовая дуговая сварка (GMAW), обеспечивающая сильное проваривание углеродистой стали и обеспечивающая эстетически привлекательные сварные швы без внутренних дефектов.
• Automated Cyclic Operation: Only manual placement of the workpiece is required; the system automatically completes the following steps: clamping -> rotation -> arc ignition -> welding -> arc termination ->перезагрузить.
• Мониторинг параметров-в режиме реального времени. На сенсорном экране в режиме реального времени отображаются сварочный ток, напряжение, скорость вращения и мощность сварки, а также поддерживаются сигналы самодиагностики-о неисправностях.







Оборудование для сварки швов сопла MAG с ЧПУ для резервуара для воды







1. Обычно для упаковки мы используем фумигационный фанерный ящик; Для какой-то большой машины мы можем использовать стальной поддон и пластиковую пленку. Все машины перед отправкой с завода покрываются антикоррозийной краской или маслом.
2.Пакет может быть выполнен по требованию заказчика.
