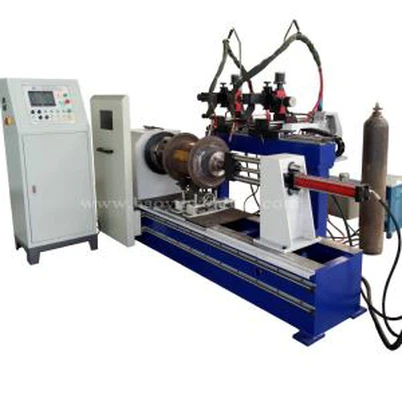

Автоматический сварочный аппарат для сварки головок осевого вала
Автоматический сварочный аппарат для полуосей — это высокоэффективный автоматизированный сварочный аппарат, разработанный специально для сварки осевых соединений. В нем используются двойные сварочные горелки, работающие синхронно, в сочетании с системой ЧПУ для точного управления траекторией и параметрами сварки, что позволяет добиться высокого-качества и однородности сварных швов.
Описание
Автоматический сварочный аппарат для сварки головок осевого вала
I. Основные функции
- Одновременная сварка двумя-горелками: две сварочные горелки (обычно сварка MAG/MIG в среде защитного газа) используются для одновременной сварки в симметричных положениях по обе стороны от головки вала.
- Управление с ЧПУ: с помощью системы ПЛК (программируемый логический контроллер) и ЧПУ (числовое программное управление) все параметры сварки и траектории движения точно контролируются.
- Автоматизированная работа: зажим заготовки, вращение, позиционирование горелки и сварочные операции интегрированы для достижения автоматического цикла.
II.Техническая частьпараметр
| Скорость сварки | 0,85 об/мин |
| Сварочный ток | 50-500A |
| Сварочное напряжение | 15-39V |
| Диапазон поворота | 3 мм |
| Частота качания | 15 мм/с |
|
Метод сварки |
МАГ |
| Давление воздуха | 0,4-0,8 МПа |
| Рабочее напряжение | 380 В, 3 фазы, 50 Гц для источника сварочного тока 220 В, однофазный, 50 Гц для основной машины |
III.Детальные изображения
Автоматический сварочный аппарат для сварки головок осевого вала:
- Устройство подачи: автоматически, точно и эффективно транспортирует кронштейн в заданное положение сварки для подготовки к последующему процессу сварки.
- Устройство позиционирования: обеспечивает абсолютно правильное относительное положение корпуса оси и головки вала перед сваркой.
- Пневматическое устройство приводит в движение шпиндель, зажимая и освобождая заготовку, а двигатель приводит шпиндель во вращение вместе с заготовкой.
- Опора: безопасно, точно и эффективно поддерживает и позиционирует узлы осей, обеспечивая сварщику возможность выполнять высококачественные-качественные и стабильные сварные швы осевых соединений.
- Отображение изображения с эффектом
IV.Видео для справки
Автоматический сварочный аппарат для сварки головок осевого вала
