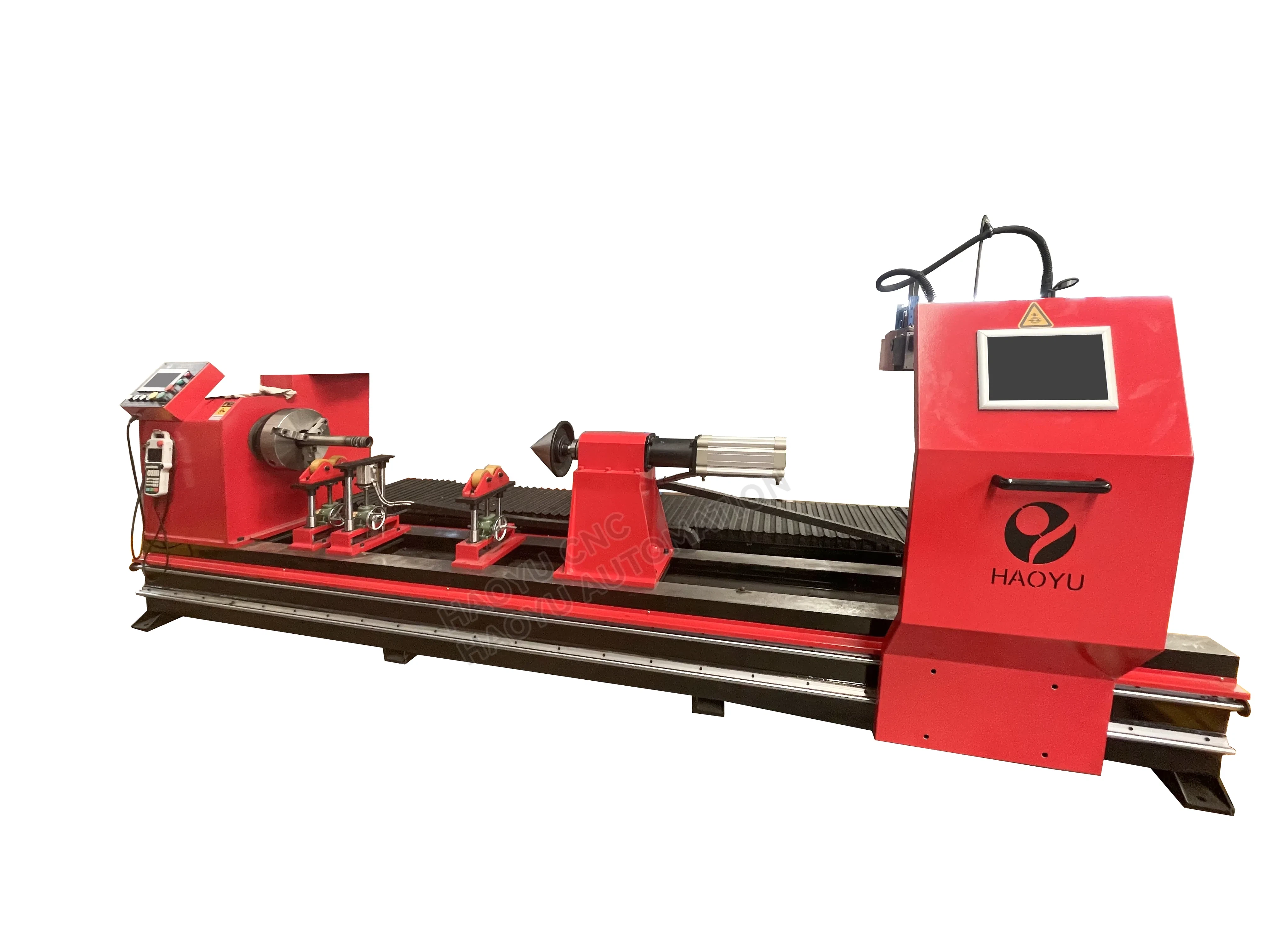

Автоматическая машина для сварки узкого зазора с гидравлическим цилиндром

• Сварочная горелка фиксируется во время вращения заготовки. Положение сварки горизонтальное. Станина имеет сварную конструкцию и подвергается общей термической и отпускной обработке.
• Сварочную горелку и пневматическую заднюю бабку можно регулировать в продольном направлении и фиксировать после регулировки.
• Заготовка позиционируется с помощью патрона, пневматически зажимается сверху, вращается синхронно. Двойная стойка загрузки и разгрузки находится внизу. Заготовка вращается с помощью сервопривода переменного тока, регулируется бесступенчато, что повышает надежность.

PS:Параметры могут быть изменены, и мы разработаем подходящий план сварки исходя из требований заказчика.

1.​Пневматическая задняя бабка использует пневматическую систему для обеспечения стабильной и регулируемой силы зажима, гарантируя, что цилиндр цилиндра или другая длинная цилиндрическая заготовка остается точно выровненной и зафиксированной во время сварки, уменьшая деформацию и смещение, тем самым обеспечивая высокую-точность и высокое-качество формирования при сварке с узким зазором. Высоко-качественная, эффективная и-бездефектная сварка; Основная функция опоры – точно и стабильно поддерживать и позиционировать свариваемый корпус цилиндра, обеспечивая правильное взаимное положение относительно сварочной горелки, тем самым обеспечивая стабильность процесса сварки и качество формирования сварного шва.

2. Механизм качания проволоки-, управляемый серводвигателем, позволяет сварочной горелке поворачиваться вбок по заданной траектории, эффективно расширяя сварной шов, улучшая распределение подвода тепла и способствуя полному сплавлению основного металла с присадочным металлом. Этот механизм не только улучшает качество формирования сварного шва и уменьшает такие дефекты, как подрезы и непровары, но также адаптируется к требованиям сварки сложных фасок, значительно повышая стабильность и адаптируемость процесса сварки.

3. Нагревательная горелка, используемая в сварочном аппарате, в основном используется для предварительного нагрева заготовки перед сваркой. Путем равномерного и контролируемого предварительного нагрева области сварки можно эффективно удалить влагу и влагу, которые могут адсорбироваться на поверхности стали или внутри фаски, тем самым предотвращая пористость, вызванную мгновенным испарением водяного пара во время процесса сварки.

4.Ядро: Обычно в качестве центра управления используется ПЛК (программируемый логический контроллер).

Человеко--машинный интерфейс (ЧМИ): оснащен сенсорным экраном для настройки параметров сварки (ток, напряжение, скорость сварки), скорости позиционера, положений начала/конца сварки и т. д.

Функции: Автоматизирует весь процесс сварки, включая зажим заготовки, вращение, запуск/остановку сварочной горелки и переключение параметров сварки.

5. Механизм подачи проволоки нажимного- типа работает стабильно. Аппарат имеет высокое сварочное напряжение и медленную подачу проволоки, что гарантирует надежное зажигание дуги. Машина также оснащена низким сварочным напряжением и низким сварочным током для заполнения кратера.

Автоматический сварочный аппарат для узкозазорной сварки с гидравлическим цилиндром
