I. Требования к сварке

• Для завершения автоматической наплавки внутренних отверстий трубы/трубы. Убедитесь, что форма однородна и имеет хороший внешний вид, глубина и ширина сварки соответствуют требованиям сварки, легко зажимается.

• Машина может работать непрерывно в течение 24 часов.
• Применимый материал: нержавеющая сталь, углеродистая сталь.
• Включить систему охлаждения
• Эту машину также можно использовать для наложения поверхностного слоя.



II.Особенность оборудования



Автоматическая машина для наплавки внутренних отверстий TIG:



1. Сварочная горелка перемещается вперед-назад вместе с осью и сваривает заготовку. Заготовка вращается, положение сварки горизонтальное.
2. Вращение заготовки осуществляется с помощью силовой головки, позиционирования торца, ротационной сварки.
3. Он использует режим подачи проволоки толкающего типа, чтобы гарантировать стабильность подачи проволоки.
4. Сварочную горелку можно отрегулировать в продольном направлении для различных типов сварки.
5. ПЛК для управления всей операцией. Скорость вращения заготовки регулируется инвертором переменного тока, бесступенчатая регулировка, для повышения надежности оборудования.
6. Сварочную горелку можно регулировать вверх и вниз, из стороны в сторону и поворачивать под углом в соответствии с требованиями сварки.



III.Технические параметры

Применимая длина сварки	Макс 1000 мм
Применимый диаметр сварки	50,8-300 мм
Тип трубы	Пустой
Скорость вращения	0.2-2r.p.m
Мощность двигателя	0,75 кВт
Диапазон подъема сварочной горелки	В зависимости от максимального диаметра заготовки
Диаметр проволоки	1,2 мм-2,4 мм
Рабочее напряжение машины	380 В, 3 фазы, 50 Гц для сварочной мощности Однофазное напряжение 220 В для основной машины



IV. Состав оборудования

Корпус машины имеет сварной корпус. Основание машины сварено из квадратной трубы и стальной пластины. После сварки будет выбрана термообработка отжига. В основании машины установлены колонна и стрела, коробка оси вращения и механизм позиционирования торца.

1.Труба зажимается поворотным патроном и поддерживается кронштейном катящихся колес. Расстояние между кронштейнами можно регулировать в зависимости от длины трубы.

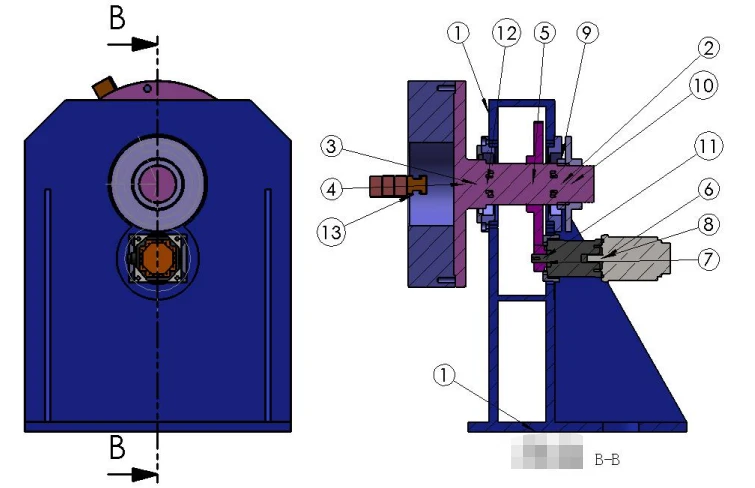

2. Коробка оси вращения состоит из двигателя переменного тока, редуктора, приспособления, проводящей втулки и других компонентов. Скорость вращения регулируется путем управления драйвером для изменения скорости двигателя. Вращение заготовки фиксируется патроном. В токопроводящей втулке используется гибкая медная втулка, соединение между медной втулкой и заготовкой эластичное. Между медной втулкой и заготовкой заливается проводящее масло, обеспечивающее защиту от-истирания и хорошую электропроводность.

3. Механизм зажима и регулировки сварочной горелки вперед-Назад: Сварочная горелка перемещается вперед-назад под действием серводвигателя, чтобы осуществить переключение между подготовкой и сварочной станцией. Сварочная горелка использует нажимную проволоку для обеспечения стабильной подачи проволоки. Сварочную горелку можно регулировать вверх и вниз, влево и вправо, а также поворачивать под углом. Точная регулировка сварочной горелки осуществляется с помощью двигателя-, приводящегося вверх и вниз, в режиме точной регулировки и регулировки винта, что обеспечивает точную регулировку и высокую точность позиционирования.



4. Используйте специальную сварочную горелку TIG, соответствующую требованиям такого малого диаметра.

V.Детальные изображения

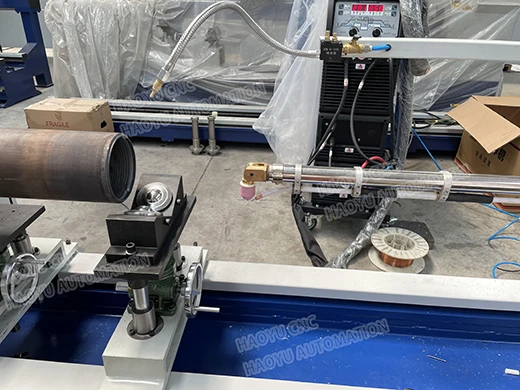

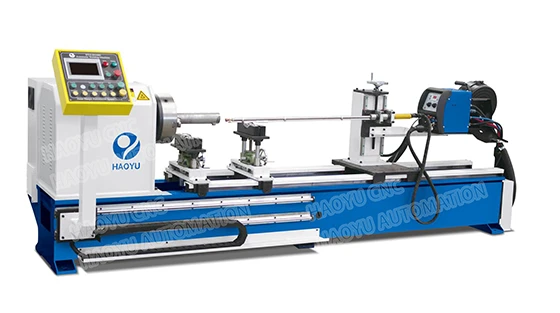

Автоматическая наплавка внутренних отверстий TIGмашина:

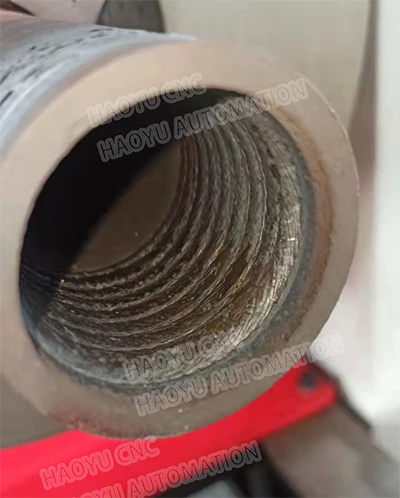

Дисплей эффекта сварки TIG машины для внутренней облицовки отверстий:

VI.Ведио для справки
