Решение для сварочного робота для стальных стеновых панелей
Решение для сварочного робота для стальных стеновых панелей. Сварочный аппарат. Применение 1. Тип плазменной сварки 2. 2 комплекта роботов, поместите робота сбоку от обрабатываемой детали 3. 2 комплекта источника плазменной сварки китайского производства 4. 2шт. гидравлический подъемник 5. Сервопривод переменного тока двигатели и редукторы будут установлены на производственной линии ....
Описание

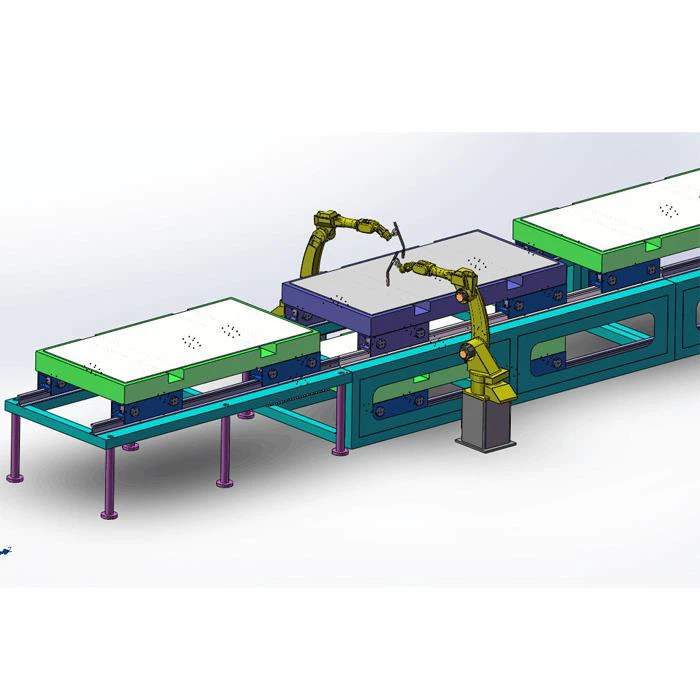

Робот для сварки стальных стеновых панелей
Применение сварочного аппарата
1. тип плазменной сварки
2. 2 комплекта роботов, поместите робота сбоку от заготовки
3. 2 комплекта источника плазменной сварки китайского производства
4. 2шт гидравлический подъемник
5. Серводвигатели и редукторы переменного тока будут установлены на производственной линии. Эти моторы будут приводить тележку в движение от станции к станции. Корзина будет идти с завершенным решением. Вы будете работать с несколькими сменами (без остановок).
6. Тележка с сервоприводом с электроприводом 1шт (без батареи) (панель с фиксатором 2440 × 1220 мм, серводвигатель переменного тока, оснащенный редуктором серводвигателя)
7. Используется для соединений с угловым швом. Сталь должна быть подвергнута точечной сварке заранее.
Параметры сварочного робота
| Степени свободы | 6 осей | |
полезная нагрузка | 6 кг | |
достичь | 1445mm | |
Линейная скорость сварки | 3-10 мм / с | |
стабильность | ± 0.05мм | |
Диаметр сплошной проволоки | φ1.2mm | |
Сварочный ток | 350A | |
датчик | OMRON | |
Диапазон движения | Вращение руки (JT1) | ± 165 ° |
Arm Out-In (JT2) | ± 150 ° ~ -90 ° | |
Рука вверх-вниз (JT3) | + 45 ° ~ -175 ° | |
Поворотный запястье (JT4) | ± 180 ° | |
Изгиб запястья (JT5) | ± 135 ° | |
Запястье твист (JT6) | ± 360 ° | |
максимальная скорость | Вращение руки (JT1) | 240 ° / с |
Arm Out-In (JT2) | 240 ° / с | |
Рука вверх-вниз (JT3) | 220 ° / с | |
Поворотный запястье (JT4) | 430 ° / с | |
Изгиб запястья (JT5) | 430 ° / с | |
Запястье твист (JT6) | 650 ° / с | |
Момент (Н * м) | Поворотный запястье (JT4) | 12 |
Изгиб запястья (JT5) | 12 | |
Запястье твист (JT6) | 3,75 | |
Момент инерции (кг * м2) | Поворотный запястье (JT4) | 0,4 |
Изгиб запястья (JT5) | 0,4 | |
Запястье твист (JT6) | 0,07 | |
